目的:规定无尘室(区)风速、风量与换气次数的测试条件、测试方法,规范测试操作,确保测试结果的准确性。
范围:适用于公司无尘室(区)的风速、风量与换气次数的测试。
责任人:环境监测员、QA、中心化验室主任、质量保证室主管。
内容:
1、测试仪器:
1.1风速仪
刻度或读数不应大于0.02M/S。透用于单向流无尘室风速测试及套管法、风口法的风速测试。
1.2风流量罩
应带有流量计,可直接得出风量。适宜乱流无尘室的风速、风量与换气数的测试。
2、测试条件:
2.1在对无尘室验收时,风量风速检测必须首先进行,净化空调各项项效果必须是在设计的风量风速条件下获得。
2.2风量检测前必须检查风机运行是否正常,系统中各部件安装是否正确,有无障碍,所有阀门应固定在一定的开启位置上,且必须实际测量被测风口、风管尺寸。
2.3在空调系统正常运转不少于30分钟后进行测试。
2.4采用任何方法测定任何无尘室风口风量(风速)时,风口上的任何配件、饰物一律保持原样。
3、测试方法
3.1对于单向流无尘室,可采用截面平均风速(V)和截面积乘积(S)的方法确定送风量。垂直单向流无尘室的测定截面取距地面0.8M的无阻碍面(孔板、格栅除外)的水平截面,如有阻隔面,该测定截面应抬高至阻隔面之上0.25M;水平单向流无尘室取距送风面0.5M的垂直于地面的截面,截面上测点间距不应大于1M,一般取0.3M。测点数应不少于20个,均匀布置。参考无尘室:HTTP://WWW.IWUCHEN.COM/
3.2对于非单向流无尘室,内安装过滤器的风口可采用套管法、风量罩法测定风量,为测定回风口或新风口风量,也可用风口法。
3.2.1套管法

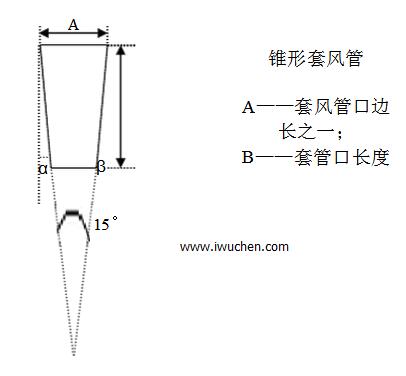

可用轻质板材或膜材做成与风口内截面相同或相近、长度大于2倍风口边长的直管段作为辅助风管,连接于过滤器风口外部,在套管出口平面上,均匀划分小方格,方格边长不大于200MM,在方格中心设测点,但测点数不少于6点。也可采用锥形套管,上口与风口截面相同或相近,下口面积不小于上口面积的一半,长度宜大于1.5倍风口边长,侧壁与垂直面的倾斜角(Α)不宜大于7.5°,以测定截面平均风速,乘以测定截风面净面积算出风量。
3.2.2风量罩法
本法系选用带流量计的风量罩测定风速、风量,该法可直接得出风量。风量罩面积应接近风口面积。测定时应将风量罩口完全罩住过滤器或出风口,风量罩边与接触面应严密无泄漏。
3.2.3风口法
测新风量、回风量等负压风量时,如受环境条件影响,无法采用套管或风量罩,也不能在风管上检测时,则可用风口法。
风口上有网、孔板、百叶等配件时,测定面应距其约50MM,测定面积按风口面积计算,测点数3.2.1的规定。
对于百叶风口,也可在每两条百叶中间选不少于3点,并使测点正对叶片间的斜向气流。测定面积应按百叶风口通过气流的净面积计算。
4、计算
4.1平均风速(V)
式中V1、V2、……VN分别为各个测点的风速,M/S;N为总测点数。
4.2风量(L)
式中:L——各个风口风量,M3/H;
S——风口通风面积,M2;
V——测得的风口平均风速,M/S。
4.3房间换气次数(N):
(次/H)
式中:L1+L2+…LN——房间各送风口风量(M3/H);
A——房间体积。
具体公式参见下图:
